中国科学家干了两件没人想到的事;美国还在卡光刻机。

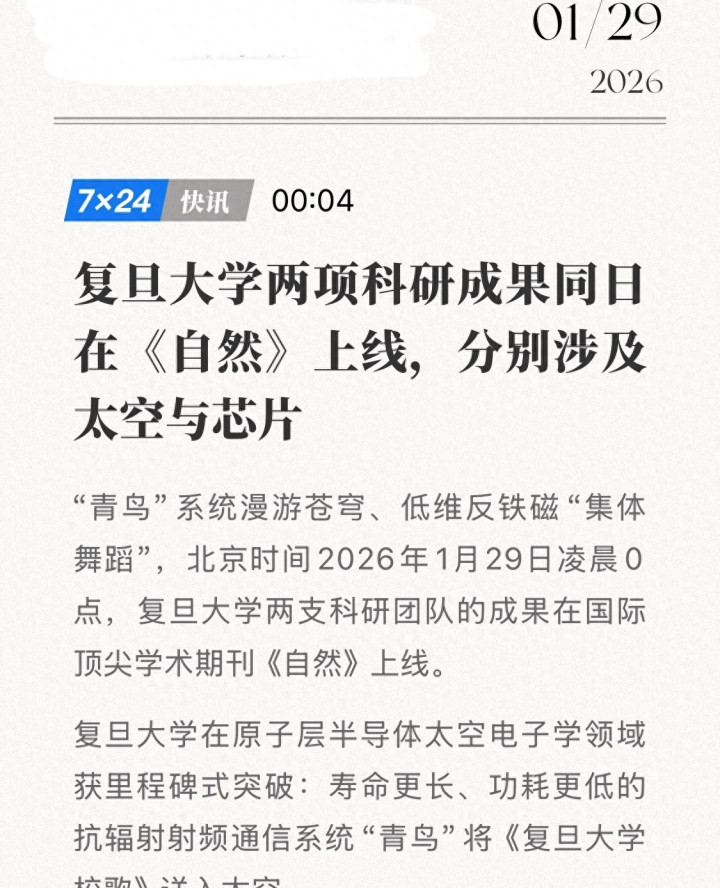

复旦大学的两篇论文，1月29日零点准时挂在《自然》上。不是预告，不是摘要，是全文正式上线。一篇讲卫星上装了个新“嗓子”，叫“青鸟”；另一篇讲一种黑乎乎的薄片材料，叫反铁磁体，突然能听话地翻面了。我查了下学校官网发的通报，又翻了论文PDF第一页，时间、作者、单位都对得上。不是转发的二手消息，是自己下载看的。

“青鸟”装在“复旦一号”卫星上，去年就上天了。不是模拟，不是地面测试，是真正在天上收发信号。它用的不是硅，是硫化钼这类二维材料，薄到只有几个原子厚。普通芯片在太空容易被射线打懵，一懵就死机，所以得装三套备份。而“青鸟”实测跑了几个月，没翻车。功耗还低，发热少，寿命拉长了三倍不止。卫星寿命长了，运营商就不用老发新星换旧星，省的钱能再打几颗。

这个东西现在看着只是个通信模块，其实埋了个伏笔：它能在天上边收边算。比如拍到一片海，图像不用全传回来，芯片自己先认出有没有船、有没有漏油，挑重点回传。这一步踩实了，才谈得上后面做星载AI。不是画饼，论文里附了在轨温度、误码率、响应延迟的实测表格，密密麻麻全是数。

另一篇更“静”，几乎没声音。讲的是反铁磁材料怎么被“叫醒”。以前大家觉得这材料没法当芯片用——它没磁场，测不到，翻不了，像一块死铁。这次团队找到一种新结构，用一束光一照，整片材料像被按了开关，整齐划一地翻了个身，而且不发热、不漏磁、速度比现在内存快几十倍。最实在的是，他们没另起炉灶，就用现有产线能做的工艺，直接叠在硅片上做。论文图3c明确写了“CMOS兼容集成流程”。

他们自己搭了台设备，叫无液氦磁光显微镜，不用液氦降温，成本低、开机快，还能一边加磁场一边拍动态变化。以前这类实验得去德国或日本的大装置排队等半年，现在复旦楼下就能做。方法是新的，平台是自己焊的，数据是手搓的。

这两个事，表面看一个上天、一个贴地，其实骨头是一样的：不跟在别人后面改参数，而是先问“这东西为什么会这样”，再动手重新定义规则。比如“青鸟”不纠结怎么把硅基功放再压低0.1瓦，而是直接换载体；反铁磁也不死磕怎么把DRAM再缩一圈，而是问：有没有可能，让信息存在“看不见摸不着”的状态里？

背后不是单打独斗。卫星是复旦自己牵头发射的，“青鸟”芯片由微电子学院牵头，封装测试找了上海一家军工背景的厂子；反铁磁那篇，作者里有中芯国际的工艺工程师名字，脚注写着“联合开展栅介质适配实验”。不是论文发完就收工，是连产线端口都预留好了。

国外媒体说“中国偷袭”，其实真没偷。一个是2024年卫星上天，数据攒了一年；另一个是团队从2019年搞二次谐波探测开始铺路，中间发过好几篇子刊。不是突然冒出来的，是蹲在坑里一点点掏出来的。

设备还是卡脖子。那个磁光镜虽说是自研，但核心光电探测器仍靠进口；EDA工具也没法直接画反铁磁器件，设计师得手动画等效电路；行业还没公认的测试标准，测一个翻转速度，三家实验室报出三个数。

“青鸟”已经在天上飞着，“觉醒”的反铁磁膜片还在显微镜下躺着。它俩现在还没进手机，也没装进基站，但都不再是PPT里的概念了。一个真在轨，一个真流片，一个飞着，一个躺着，都是实打实的。
